USB連接器
USB連接器有兩種類型：主機和從機。 在USB標準中，兩者有所不同，電纜和設備上的連接器反映了這一點。 但是，所有USB連接器都有一些共同之處：
   極化 - USB連接器只能按正確一面插入。 從不對的方向無法插入，強行插入連接器不會工作，并可能導致其損壞。
   四個觸點 - 所有USB連接器至少有四個觸點（盡管有些可能有五個，而USB 3.0連接器有更多）。
這些用于電源，接地和兩條數據線（D +和D-）。 USB連接器是設計用于傳輸5V，高達500mA電流的連接器。
   屏蔽 - USB連接器是自帶屏蔽的，外部包圍了不屬于電路的金屬外殼。 這對于在具有大量電流“噪音”的環境中保持信號完好無損很重要。
   強大的電源連接 - 電源引腳在數據線之前先完成連接這點非常重要，以避免試圖通過數據線供電。 所有USB連接器的設計都考慮到了這一點。
   減緩應變 - 所有USB電纜都在連接器上進行塑料包覆成型，以防止電纜上出現可能損壞電氣連接的應變。

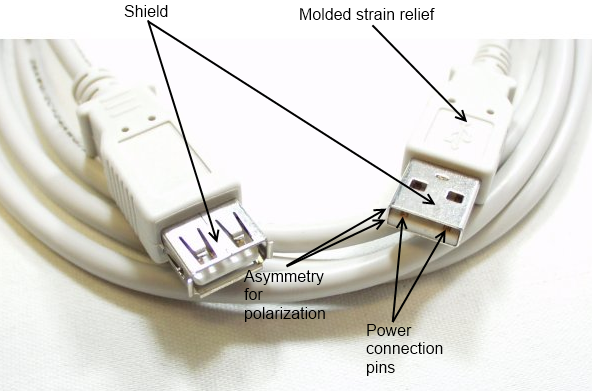

USB延長線，標有USB連接器的一些常見功能。
